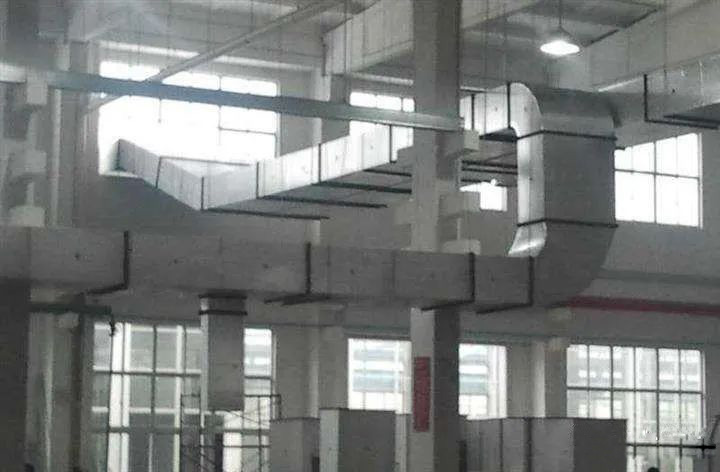

　　图一 镀锌铁皮+岩棉+防火板现场制作

　　图二 镀锌铁皮+柔性高温离心棉

　　3.3 内外彩钢板或内外铁皮+无石棉硅酸钙耐火板（或者相似类型均质材质）

　　此结构形式的风管貌似属于装配式复合风管的一种形式，厚度也很薄，耐火极限0.5h的芯材才为12mm，但12mm的无石棉硅酸钙为均质材料，无隔热材料，虽然能防火，但不具备隔热性能，明显不满足现行规范要求。

　　图三 自结构内外彩钢板（或镀锌铁皮）+无石棉硅酸钙耐火板

　　3.4 装配式成品复合耐火风管

　　某产品为装配式一体化成品复合耐火风管，产品结构如图四所示。核心层为130kg/m3的岩棉上下复合特制防火板，0.5h防火风管的结构形式为3mm+19mm+3mm，工厂压制而成，最内层防火板可内衬镀锌铁皮或复合金属铝的保护层，最外层防火板复合金属铝的保护层，将“斤"型金属连接件与垂直防火一体化板组装，形成牢固的成品风管。

　　工厂化制作，成品风管运输到现场后进行组装，风管之间用C型插条金属法兰连接，隔热层为岩棉板，两面无机防火层，防火层与隔热层为一体化结构，无化学有机胶连接。

　　该产品的优点是：结构形式合理，完全满足耐火完整性和隔热性要求；

　　0.5h和1h整体厚度为25mm，1.5h和2h的厚度为40mm，节省空间；

　　整体结构，耐久性强，不变色，防潮耐湿，且金属铝的颜色可以随着装修颜色而改变；

　　为装配式一体化材料，现场C型插条拼装，节省人工费用。

　　综上所示，该装配式成品复合耐火风管，是符合发展方向的耐火风管。

　　图四 装配式成品复合耐火风管
