　　1. 问题描述

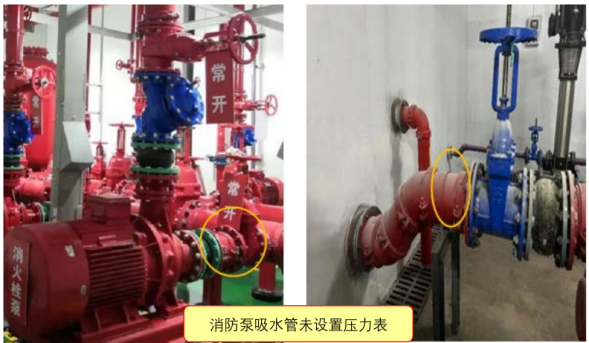

　　1）消防水泵吸水管未安装压力表；【图示1】

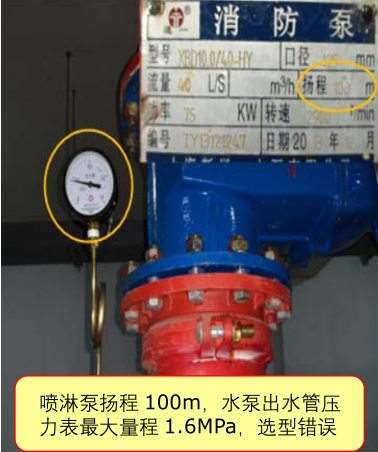

　　2）选用的压力表最大量程不符合规范要求。【图示2】

　　图1（X）

　　图2（X）

　　2. 原因分析

　　（1）设计图纸疏漏或技术人员未进行技术交底，施工时疏漏；

　　（2） 设计文件未明确压力表量程，或供货单位未与技术人员沟通，凭经验进行选型。

　　3. 规范要求

　　《消防给水及消火栓系统技术规范》(GB 50974-2014)

　　第 5.1.17 条

　　消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：

　　1 消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa；

　　2 消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为－0.10MPa；

　　3 压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。

　　第 12.3.2 条第 8 款：

　　消防水泵的安装应符合下列要求：

　　 8 消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表和压力开关；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计要求时，应为系统工作压力的2倍～2.5倍。

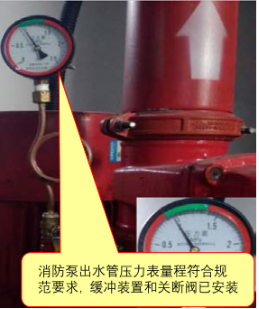

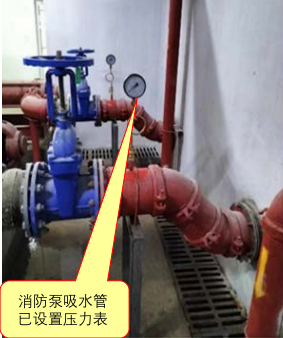

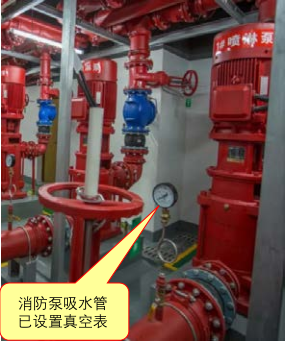

　　4. 正确做法

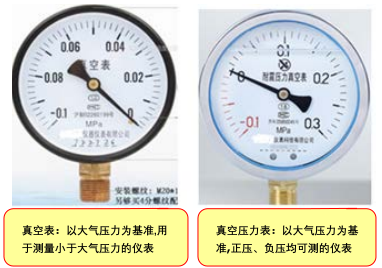

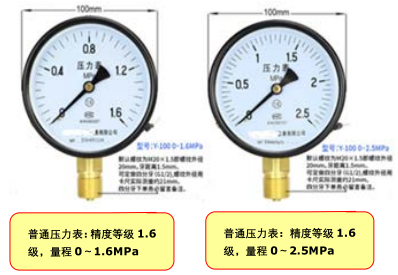

　　5. 扩展知识-压力表类型
