    1.适用范围

    防火板风管在工程中主要用于承受外压的排烟系统或排烟兼排风系统。防火板也称保全板。

    2.技术准备

    本工程图纸设计说明中，根据《建筑防排烟系统技术标准GB51251-2017》对防火风管提出了明确的要求，内容为“防烟、排烟管道采用镀锌铁皮制作，水平设置于吊顶内的排烟风管其耐火极限不应低于0.5h，设置于走道部位吊顶内的排烟管道以及穿越防火分区的排烟管道其耐火极限不应低于1.0h，防排烟风管采用防火板或其他能满足耐火极限要求的材料进行包封以达到耐火极限要求”。

    3.施工准备

    3.1材料

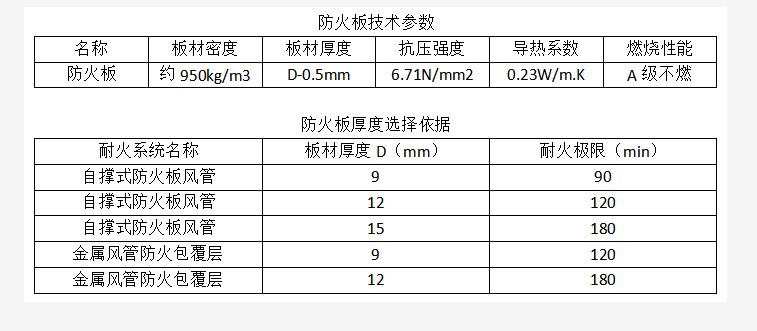

    （1）防火板的规格、性能、厚度等技术参数应符合设计规定。当设计无规定时，应不低于下表的规定。板材正面光滑，背面打磨。



    （2）法兰连接件及加固件等材料应为A级不燃材料，所用龙骨、自攻螺钉及密封胶应与其板材材质匹配，并应符合防火及环保要求。

    3.2机具设备

    （1）机械：电锯、云石机、气动射钉枪、切割机、自攻钻、电锤、手电钻、电焊机等。

    （2）工具：工作台、角尺、钢板尺、钢卷尺、剪子（剪龙骨）、划规、扳手、打胶枪等。

    3.3作业条件

    （1）建筑结构施工完毕，风管预留孔洞尺寸、位置正确，加工场地、库房符合施工要求，具有良好的照明及动力电源。

    4.操作工艺

    4.1防火板风管构造

    （1）自撑式防火板风管



    （2）金属风管防火板耐火包覆层



    4.2工艺流程



    4.3操作方法

    （1）板材规格为：1220mm~2440mm，板厚9mm、12mm、15mm；一般情况下风管按板材宽度做成每节长度为1220mm，当风管长边尺寸小于等于1220mm或风管两边之和小于等于1220mm时，风管可按板材长度做成每节长度2440mm，以减少管段接口。

    （2）风管板材尽量避免拼接，当需要拼接时，需按下图施工



    （3）风管的三通、四通宜采用分隔式或分叉式；弯管、三通、四通、大小头的圆弧面用折线面代替。风管每节管段（包括三通、弯管等管件）的两端面应平行，与管中线垂直。

    （4）内外直角弯、内斜线外直角弯管，当长边尺寸大于500mm时应设置弯管导流片，详见下图；导流片数量按长边尺寸b确定；当1000mm≥b＞500mm时设1片；1500mm≥b＞1000mm时设2片；b＞1500时设3片。导流片设置的位置如图。



    （5）导流片可采用镀锌钢板压弯成圆弧，两端头翻边，固定到上下两块平行连接板上。用自攻螺丝固定。

    （6）在板与板结合的缝隙处抹密封胶。



    4.4风管加固

    （1）风管的加固可采用不燃管材、扁钢、防火板板条（宽为200mm）做内支撑加固，或用角钢、U型轻钢龙骨做外加固。



    （2）当风管长边尺寸1000＜b＜1250mm时，应在每节管段上下面板中心处设置一个内支撑加固；当风管长边尺寸b大于1250mm时，应在每节管段上下面板横断面中线处均布置两个内支撑加固。

    4.5支架制作、安装

    （1）水平安装风管的横担，可选用相应规格的角钢等型材，风管吊装用圆钢作吊杆，与吊杆对应的膨胀螺栓分为为M8/M10。风管吊架的间距在弯管、三通、四通处应适当加强。



    （2）风阀等部件及设备与防火板风管连接时，应单独设置支吊架。风管的支吊点距风口、风阀及自控操作机构的距离不少于200mm。

    （3）风管垂直安装，支架的间距应不超过2.4m，每根立管上支架数量不少于2个，并应适当增加支吊架与风管的接触面积。

    （4）水平悬吊得到主、干风管长度超过15m时应设置防晃支架，每个系统不少于1个。

    （5）防火板风管与带法兰的设备、阀部件连接时，应采用强度复核要求的法兰连接，法兰材料宜选用角钢。两法兰支架应使用密封性能良好、有一定弹性且符合防火极限要求的垫料。防火板风管也可采用柔性软管与设备连接，但应注意软管的耐火性能是否匹配。

    5.质量标准

    5.1主控项目

    （1）风管的材料规格、性能、厚度等参数应符合设计、施工质量验收规范及现行国家产品标准的规定。

    （2）防火板风管得到全部材料必须为A级不燃材料，并符合设计要求。

    （3）防火板风管板材的连接、密封、加固及法兰与风管的连接应牢固可靠，不得采用降低板材强度的连接方法。

    （4）防火板风管穿过需要封闭的防火、防爆的墙体或楼板时，风管与预留洞之间应采用不燃柔性材料严密封堵。

    （5）风管的强度和严密性试验应符合设计要求或现行国家标准《通风与空调工程施工质量验收规范》GB 50243-2016。

    5.2一般项目

    （1）风管允许偏差：风管对接应平直、不扭曲。明装风管水平允许偏差为3‰，总偏差不应大于20mm；垂直度允许偏差为2‰，总偏差不大于20mm。暗装风管位置应正确，无明显偏差。

    （2）风管与配件接缝应严密，折角应平直；风管无明显扭曲与翘角；表面应平整。

    （3）风管接缝及法兰连接件连接牢固、平整，加固件均匀、合理，符合工艺技术标准。

    附：

    青岛国际啤酒城项目采用的防火板风管为：镀锌钢板+岩棉+防火板

    防火风管是近年来的新产品应用，我方考察研究了现行行业内的常见做法，以及《建筑防排烟系统技术标准GB51251-2017》、《20K607 防排烟及暖通防火设计审查与安装》等最新规范。

    根据上述图纸规范的要求和经济性、施工难度等各方面考虑，我方首先考察研究了外包玻璃棉型式，各厂家提供复试通过的书面承诺，本工程不能满足图纸规范要求，复检不能保证通过，对本工程存在安全风险，无法满足本工程耐火极限要求。

    根据市场调研情况、结合型式检验报告结果，如下两种防排烟风管方式可满足本工程耐火极限要求：

    1、镀锌钢板外加防火板、岩棉、彩钢板形式的成品风管；

    2、镀锌钢板外加岩棉外包防火板形式的成品风管。

    从经济与施工难度上综合考虑，我项目选取了第一种形式。



    注：

    1、镀锌铁皮风管外安装岩棉，密度120KG/M3，厚度：30mm，采用保温焊钉固定在风管上，外包厚10mm防火板；

    2、法兰接头之间采用M8×30mm螺栓连接固定，间距80-100mm，法兰之间垫石棉垫，加防火胶；

    3、岩棉与镀锌铁皮之间涂抹高温胶；

    4、耐火完整性≥60min；

    5、耐火隔热性≥60min；

    6、防火板风管优点：防火性能好；

    防火风管的缺点：重量大，安装费时费工；且若长期处在潮湿的环境中会造成防火板吸水，导致防火板变形，重量加大，接口处容易错位。

    7、样板图片：
