　　1. 室外消防给水管网布置要求：

　　a. 当采用两路消防供水时，应采用环状管网；一路消防供水时，可采用枝状管网。

　　b. 向环状管网输水的进水管不应少于两条，以确保在一条进水管发生故障时，其余的进水管能满足消防用水总量的供给要求。

　　c. 管道的直径应根据流量、流速和压力要求经过计算确定，但不应小于DN100。

　　d. 消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个。

　　2. 室内消防给水管网布置要求：

　　a. 室内消火栓系统管网应布置成环状，当室外消火栓设计流量不大于20L/s且室内消火栓不超过10个时，除特殊要求外，可布置成枝状。

　　b. 室内消火栓竖管管径应根据竖管最低流量经过计算确定，但不应小于DN100。

　　c. 室内消火栓环状给水管道检修时应符合下列规定：

　　1. 室内消火栓竖管应保证检修管道时关闭停用的竖管不超过1根，当竖管超过4根时，可关闭不相邻的2根。

　　2. 每根竖管与供水横干管相接处应设置阀门。

　　d. 室内消火栓给水管网宜与自动喷水等其他水灭火系统的管网分开设置；当合用消防泵时，供水管路沿水流方向应在报警阀前分开设置。

　　e. 消防给水管道的设计流速不宜大于2.5m/s，任何消防管道的给水流速不应大于7m/s。

　　3.管材

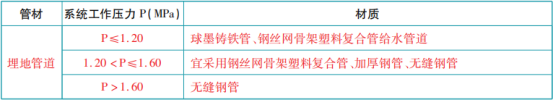

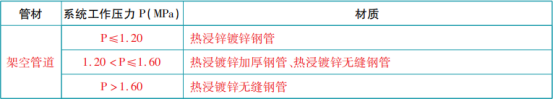

　　（1）管材的选择

　　（2）埋地金属管道的管顶覆土应符合下列规定：

　　1）管道最小管顶覆土不应小于0.70m；但当在机动车道下时管道最小管顶覆土应经计算确定，并不宜小于0.90m。

　　2）管道最小管顶覆土应至少在冰冻线以下0.30m。

　　4. 阀门

　　（1）消防给水系统的阀门

　　1）应在消防给水系统管道的最高点处设置自动排气阀。

　　2）消防水泵出水管上的止回阀应采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

　　（2）减压阀

　　1）减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应设置备用减压阀。

　　2）减压阀的进口处应设置过滤器，过滤器的孔网直径不宜小于4目/cm?～5目/cm?，过流面积不应小于管道截面积的4倍。

　　3）过滤器和减压阀前后应设压力表，压力表的表盘直径不应小于100mm，最大量程宜为设计压力的2倍。

　　4）过滤器前和减压阀后应设置控制阀门。

　　5）减压阀后应设置压力试验排水阀。

　　6）减压阀应设置流量检测测试接口或流量计。

　　7）垂直安装的减压阀，水流方向宜向下。

　　8）比例式减压阀宜垂直安装，可调式减压阀宜水平安装。

　　9）减压阀和控制阀门宜有保护或锁定调节配件的装置。

　　10）接减压阀的管段不应有气堵、气阻。

　　5. 管道的安装要求

　　（1）消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管。

　　（2）消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料。

　　（3）消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内。

　　（4）消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施。

　　（5）管道外应刷红色油漆或涂红色环圈标志，并应注明管道名称和水流方向标识。红色环圈标志，宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处。

　　6. 管网的试压和冲洗

　　（1）管网安装完毕后，应对其进行强度试验、冲洗和严密性试验。

　　（2）强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验。

　　（3）系统试压完成后，应及时拆除所有临时盲板及试验用的管道，并应与记录核对无误。

　　（4）管网冲洗应在试压合格后分段进行。冲洗顺序应先室外，后室内；先地下，后地上；室内部分的冲洗应按供水干管、水平管和立管的顺序进行。

　　（5）系统试压前应具备下列条件：

　　1）埋地管道的位置及管道基础、支墩等经复查应符合设计要求。

　　2）试压用的压力表不应少于2只；精度不应低于1.5级，量程应为试验压力值的1.5～2倍。

　　3）试压冲洗方案已经批准。

　　4）对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除；加设的临时盲板应具有突出于法兰的边耳，且应做明显标志，并记录临时盲板的数量。

　　（6）系统试压过程中，当出现泄漏时，应停止试压，并应放空管网中的试验介质，消除缺陷后，应重新再试。

　　（7）管网冲洗宜用水进行。冲洗前，应对系统的仪表采取保护措施。

　　（8）冲洗前，应对管道防晃支架、支吊架等进行检查，必要时应采取加固措施。

　　（9）对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段，应进行清理。

　　（10）冲洗管道直径大于DN100时，应对其死角和底部进行振动，但不应损伤管道。

　　（11）水压试验和水冲洗宜采用生活用水进行，不应使用海水或含有腐蚀性化学物质的水。

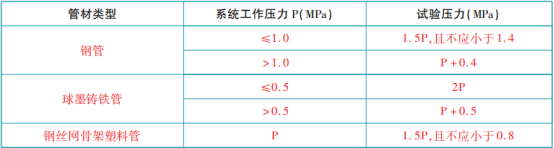

　　（12）压力管道水压强度试验的试验压力应符合下表的规定。

　　13. 在进行水压强度试验时，测试点应设定在系统管网的最低点。在向管网注水时，务必确保将管网内的空气全部排出，并缓慢升压至试验压力。达到试验压力后，应保持稳压30分钟，以确保管网无泄漏、无变形，并且压力降不应超过0.05MPa。

　　14. 水压严密性试验应在完成水压强度试验和管网冲洗后进行。试验压力应等于系统的工作压力，并保持稳压24小时，以确保无泄漏。

　　15. 在进行水压试验时，环境温度不应低于5℃。当温度低于5℃时，应采取防冻措施以确保试验的进行。

　　16. 消防给水系统的水源干管、进户管以及室内埋地管道应在回填前单独或与系统同时进行水压强度试验和水压严密性试验。

　　17. 在进行气压严密性试验时，推荐的介质是空气或氮气，试验压力为0.28MPa，并且保持稳压24小时，以确保压力降不超过0.01MPa。

　　18. 在进行管网冲洗时，水流流速和流量不应小于系统的设计值。冲洗应分区、分段进行，水平管网冲洗时，排水管的位置应低于冲洗管网。

　　19. 管网冲洗的水流方向应与灭火时管网的水流方向相同。

　　20. 管网冲洗应连续进行，直到出口处的水的颜色和透明度与入口处的基本一致，此时可以结束冲洗。

　　21. 管网冲洗宜设立临时专用排水管道，其排放应畅通且安全。排水管道的截面面积不应小于被冲洗管道截面面积的60%。

　　22. 在管网的地上管道与地下管道连接前，应在管道连接处加设堵头后，对地下管道进行冲洗。

　　23. 管网冲洗结束后，应将管网内的水完全排除干净。

　　24. 干式消火栓系统管网冲洗结束后，管网内水排除干净后，宜采用压缩空气吹干。
