　　消防栓和消防水泵接合器安装：

　　消火栓进水短管采用斜进方式，栓口位置不准，栓口接头被箱门框遮挡 ，栓口阀门关闭不严。

　　现象：进水短管是斜进方式，栓口距箱的边框太近，无法接水龙带。消火栓阀门关闭不严，有漏水现象。

　　危害：影响外观质量和消防救火功能。

　　防治措施：

　　(1)管道安装应横平竖直。

　　(2)消火栓栓口中心距地面为1.1m，允许偏差±20mm。

　　(3)阀门中心距箱侧内面140mm，距箱后内表面为100mm，允许偏差±5mm。栓口应朝外，并不应安装在门轴侧。

　　(4)管道冲洗干净后再装阀，以防阀内有杂质而影响其密闭性。

　　有些暗敷在砖墙内的消火栓箱洞口上部未设置过梁，受荷载作用下箱体变形，导致箱门开启不灵。

　　现象：箱体变形，箱门开启不灵。消火栓箱及其附件出现问题。在二次装修过程中消火栓箱被装饰物遮掩，箱门四周的装修材料颜色与箱门的颜色没有明显区别；消防水龙带与接口随意扎接，接口处未安装卡簧，导致试水时接口和水带脱落。

　　危害：影响外观质量和消防栓使用功能。

　　防治措施：

　　(1)暗装消火栓应在土建主体施工时预留孔洞，预留孔洞大小、位置及标高应准确并满足消火栓及箱体安装的要求，并留有一定的调节余量。消火栓箱体安装时要考虑装饰层的厚度，且箱门的颜色应与周围装饰有明显的区别。

　　(2)设于砖墙上的暗装消火栓箱体上部应采取承重措施（土建设置过梁），以防止箱体受压变形而影响箱门的开启；

　　(3)按照消防防火要求，应将栓口接管与箱底留孔间隙处进行防火封堵；箱体背板不得外露于墙面，如箱体所在的墙面厚度小于箱体厚度，应采用防火材料对箱体背板后面进行处理，且处理后不应低于同房间耐火等级；

　　(4)消火栓箱内的栓、水枪、水龙带及快速接扣必须按设计规格配置齐全，其产品必须符合消防部门批准生产、销售、使用的合格品。水龙带与快速接扣一般采用16#铜丝(Φ1.6)缠绕2~3道，每道缠紧3~4圈，扎紧后将水龙带和水枪挂于箱内挂架或卷盘上。

　　消防箱装饰面有标识，栓内清爽、干净，栓口位置正确。

　　室外消火栓安装的质量通病

　　现象：在地下式室外消火栓的安装中，未严格按照标准图集安装。在冻土层以下的室外消火栓栓体上未安装泄水阀。

　　室外消火栓距路边太远或距房屋太近；消火栓无明显永久的标志；室外消防管道管径以及消火栓间距不符合规范要求；消火栓井内有积水及杂物。

　　危害：影响消防灭火设施的正常使用和及时扑灭火灾。

　　防治措施：

　　(1)室外消火栓应沿道路布置，当道路宽度超过60m时，宜在道路两边设置消火栓，并尽量靠近十字路口，消火栓距路边不应超过2m，距房屋外墙不宜小于5m，并不宜大于40m。消火栓应设明显的永久性标志，不得被杂物遮盖。

　　(2)室外消防给水管道的最小管径不应小于100mm，室外消火栓的间距，低压系统不应超过120m，高压系统不应超过60m。

　　(3)消火栓井内应有可靠的排水措施，并保持整洁。

　　系统顶部未设试验用消火栓和压力表。

　　现象：系统顶部无试验消火栓。

　　危害：不方便进行消火栓系统的日常检查和试验，无法测得系统的最不利点的压力，造成系统故障隐患。

　　防治措施：屋顶必须设置试验用消火栓，并在消火栓管上加压力表，以供消防验收时使用。如消火栓设在室外时，室内要加阀门，阀门与消火栓之间要加泄水装置，防止冬季冻坏消火栓。消防验收前要进行喷水试验，达到规范要求的喷水水柱高度(水枪充实水柱的高度，当建筑高度不超过100m时为10m；当建筑高度超过100m时为13m)。

　　试验消火栓安装正确，压力表的安装符合要求。

　　消防水泵接合器安装质量通病。

　　现象：

　　(1)设置位置不正确，无明显标志，地下消防水泵结合器井盖甚至使用地下消火栓井盖，井内积水、脏乱不堪。

　　(2) 消防水泵接合器距室外消火栓或消防水池距离太远。

　　(3) 消防水泵接合器安装后控制阀门没完全开启，甚至止回阀方向装反。

　　(4)消防水泵接合器附属安全阀的开启压力值，未按设计要求调整。

　　危害：严重耽误及时取水灭火时间，增大火灾损失；室内消防系统超压，管道及设备损坏，影响正常灭火工作。

　　防治措施：

　　(1)消防水泵接合器应安装在便于消防车接近的人行道或非机动车行驶地段。同时应采用标有消防水泵接合器标志的井盖，并在附近设置指示其位置的固定标志，地上消防水泵接合器应设置与消火栓系统相区别的永久性的固定标志，并有分区标志。墙壁式消防水泵接合器的安装，当设计无要求时，其安装高度距地面宜为0.7m，与墙面的门、窗、孔洞的净距离不应小于2m，且不应安装在玻璃幕墙的下方。

　　(2)消防水泵接合器距室外消防栓或消防水池距离宜为15～40m。

　　(3)消防水泵接合器，安装后应认真检查各部件是否完好，安装是否正确，保证管道通畅无阻。

　　(4)接合器附属的安全阀应按设计工作压力值进行调整，确保室内消防系统安全。

　　(5)消防水泵接合器井内应有有效的排水措施，防止井内积水，阀体锈蚀，导致无法使用。

　　水泵接合器安装间距合理、标志清晰。

　　消防泵房安装：

　　设备安装布置合理，管道布置标高一致，压力表朝向一致，设备出入口管道支架布置合理。阀门采用明杆阀门。

　　1）水泵出口直接与弯头相连，应增加一段不小于200mm长的水平管段。

　　2）水泵出口支架设置错误，应设置在阀门以上，否则，起不了减震作用。

　　3）水泵入口处宜设置过滤器，否则，易引起报警阀堵塞。

　　4）水泵入口必须采用明杆阀门。

　　消防水池、水箱的溢流管、泄水管未单独排放。

　　现象：为保持地面不湿，消防水池、消防水箱的溢流管、泄水管与生产或生活用水的排水系统直接相连接。

　　危害：污染消防水源的水质。

　　防治措施：消防水池、消防水箱的溢流管，泄水管排出的水先应直接排至水箱间地面，再通过地面的地漏将水排走，或者在水箱的排水管上增装隔离措施。

　　消防水泵吸水管未安装过滤装置或过滤器安装方向错误。

　　现象：消防水泵吸水管上没有安装过滤器。

　　危害：水箱或水池内的杂物进入管网，造成闭式喷洒头堵塞或报警阀中警铃或压力开关失灵，影响喷水灭火及报警工作。

　　防治措施：消防水泵吸水管应设置除污过滤设施。

　　消防积水坑排水管预埋：

　　消防集水坑排水管预埋，标高位置及坡度均符合设计要求。

　　喷淋管网及系统组件安装：

　　管道穿过建筑物的沉降缝、伸缩缝未设置柔性短管。

　　现象：消防管道穿沉降缝和伸缩缝时未设柔性短管。

　　危害：由于建筑物的不均匀沉降，易造成消防管道损坏，影响消防灭火工作。

　　防治措施：消防管道穿过建筑物的沉降缝或伸缩缝应设置柔性短管。

　　喷头支管重装后，未重新做系统水压试验和严密性试验。

　　现象：喷淋管道修改重装后，未重新做系统压力试验和冲洗。

　　危害：系统投入使用后，发生渗漏，造成返工修理，影响正常消防灭火工作。

　　防治措施：

　　喷头支管重装后，要重做水压强度试验。管网试压分试漏检修和强度试验两步进行。试漏是在常压或稍起压状态下进行，而强度试验分工作压力和试验压力两阶段进行。试验时当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。水压强度试验的测试点应设在管网的最低点。对管网注水时，应将管网的空气排净，并应缓慢升压；达到试验压力后，稳压30min，管网无泄露、无变形，且压力降不应大于0.05MPa。系统水压强度试验和管网冲洗合格后，进行系统严密性试验，试验压力为设计工作压力，稳压24h，无渗漏为合格。

　　喷淋支管安装，未按吊顶装饰图进行位置排布。

　　现象：安装吊顶喷头时，发现喷头的安装位置不符合装饰要求，只好用弯头等管件修改喷头的支管位置。

　　危害：喷头支管拐弯多，增大了管道的阻力，严重影响喷头的灭火效果。

　　防治措施：

　　在喷头支管安装前，要严格按装饰图进行排版。喷洒头的布置要按吊顶装饰平面布置施工，做到排列整齐。

　　在干管上直接引出连接喷头支管。

　　现象：直接在干管上引出连接喷头的支管。

　　危害：直接引出的喷头出水量超过设计水量，造成其他喷头出水量达不到设计要求，影响整体灭火效果。

　　防治措施：喷头应按设计的要求合理分配出水量，不能随意改变喷头的连接位置。

　　自动喷水灭火系统管道使用补芯或活接头的位置不正确。

　　现象：管道丝接时，采用补芯或活接头位置不正确。

　　危害：管道易产生渗漏和损坏，影响正常消防灭火工作。

　　防治措施：管道变径时宜采用异径接头，在管道弯头处不得采用补芯，当需要采用补芯时，三通上可用1个，四通上不应超过2个，公称直径大于50mm的管道不宜采用活接头。

　　管道的支架、吊架、防晃支架安装不正确。

　　现象：

　　支架：的安装间距过大或未设置防晃支架。

　　危害：管道在受外界机械冲撞和自身水力冲击时损坏，同时支架过于靠近喷头时，会妨碍喷头喷水灭火效果。

　　防治措施：管道应固定牢固；管道支、吊架之间的距离不应大于下表的规定。

　　管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。

　　当管子的公称直径大于或等于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m，当管道改变方向时，应增设防晃支架。

　　竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5～1.8m。

　　自动喷水灭火系统配水干管、配水管未做色环标记。

　　现象：尤其在喷淋管道和消防管道分布较多的地下室和泵房，因未按规范和设计要求进行颜色标识，对管理和维修带来不便。

　　危害：管道管理和维修不方便，贻误事故抢修时间。

　　防治措施：配水干管、配水管应做红色或红色环圈的标志。红色环圈标志，宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处。

　　水流指示器安装前，管道系统未进行系统水压试验和冲洗，安装位置不符合要求，距管道转弯处和阀门的距离达不到要求。

　　现象：在水流指示器安装好后，才进行系统的水压试验和冲洗。水流指示器的安装位置距管道拐弯处及阀门距离太近。

　　危害：造成水流指示器的水流探头变形或损坏，不能准确传报水流动信号和正确进行消防灭火工作。

　　防治措施：

　　(1)水流指示器应垂直安装在水平管道的上侧。水流指示器安装应距弯头处至少15cm和距阀门处至少60cm。

　　(2)水流指示器的安装应在管道试压和冲洗合格后进行，其动作方向应与水流动作方向一致，安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。

　　信号阀安装在水流指示器的后边，并相互直接连接。

　　现象：信号阀安装在水流指示器的后边。

　　危害：信号阀不灵敏，甚至不能显示管中水流动的情况，并将其传送给消防系统指挥中心。

　　防治措施：信号阀应安装在水流指示器前面的管道上，并两者的间距不应小于300mm。

　　报警阀附属压力开关，斜方向安装在通往水力警铃管道上。

　　现象：压力开关斜方向安装在通往水力警铃管道上。

　　危害：影响压力开关的准确开闭。

　　防治措施：压力开关应竖直安装在通往水力警铃的管道上，且不应在安装时拆装改动。

　　报警阀安装前不做渗漏性试验，安装位置不便于操作。

　　现象：报警阀不做渗漏试验就安装，安装位置不便于操作。

　　危害：报警阀安装后，阀瓣处渗漏，火灾报警不准确。

　　防治措施：报警阀应逐个进行渗漏试验，试验压力应为额定工作压力的2倍，试验时间为5min，阀瓣处无渗漏方可安装。报警阀组应安装在便于操作的明显位置，距室内地面高度宜1.2m，两侧与墙面的距离不应小于0.5m，正面与墙的距离不应小于1.2m，报警阀组凸出部位之间的距离不应小于0.5m。

　　报警阀组安装后，管道的压力稍有波动时，水力警铃发生误报警。

　　现象：管道中压力稍有波动，水力警铃就发出报警信号。

　　危害：报警阀误报警会影响其使用功能。

　　防治措施：在调试时，开启试水阀门，以小于一个喷头的流量放水，报警阀的水力警铃不应发出报警，否则，要经过调整、重装，若仍不合格，需更换合格的报警阀。

　　报警阀或控制阀的阀瓣及操作机构动作不灵活，甚至发生卡涩现象。

　　现象：安装完后，阀门关闭不严或操作不灵活。

　　危害：影响阀门正常开关，延误正常消防灭火，加大火灾损失。

　　防治措施：报警阀和控制阀安装前应认真清理检查，保证开关灵活，无卡涩问题。

　　报警阀的水力警铃安装在房间内或警铃铃锤转动不灵活。

　　现象：水力警铃安装在房间内或警铃不灵活，发生警报时，听不到报警声。

　　危害：不能及时传报火情，造成不应有的火灾损失。

　　防治措施：水力警铃应安装在公共通道或值班室附近的外墙上，且安装检修测试用的阀门在安装前要认真检查，保证铃锤转动灵活，驱动水力警铃的连接水管应水流正常、方向正确；连接水管应用热镀锌钢管，当公称直径为20mm时，其长度不宜大于20m；安装后水力警铃启动压力不应小于0.5MPa，且距水力警铃3m远处，警铃声强不应小于70dB。

　　报警阀附近的地面无排水设施，压力表安装位置不便于观察。

　　现象：报警阀的排水无法排走，压力表被挡，不便于观察。

　　危害：影响系统检修、试验后的泄水及警铃的排水，影响观察系统压力的变化情况。

　　防治措施：湿式报警阀等阀附近地面应设置管径不小于80mm的排水装置或排入建筑地沟中，且与排水装置要间接连接，且压力表应安装在便于观察的地方。

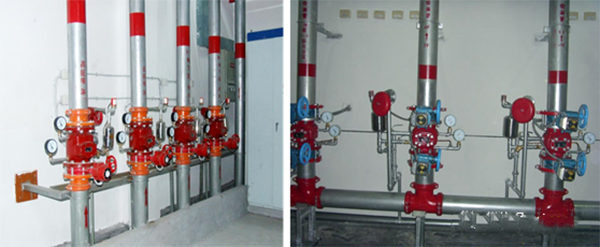

　　报警阀及附件安装成排成线，标高一致，支架位置合理，标识清晰准确、内容齐全。

　　不足：延迟器出水管与汇集管不宜直接相连，应采用漏斗间接连接。

　　闭式喷头安装前不做密封性能试验。

　　现象：闭式喷头进场后，不做试验即进行安装。

　　危害：使用过程中出现渗漏和损坏，造成误报火情。

　　防治措施：闭式喷头应在安装前进行密封性能试验，并以无渗漏、无损伤为合格。试验数量宜从每批中抽查1％，但不得少于5只，试验压力应为3.0MPa；试验时间不得少于3min。当两只及两只以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查2％，但不得少于10只，并重新进行密封性能试验；当仍有不合格时，不得使用该批喷头。

　　闭式喷头动作温度与设计不符合或在建筑装饰时涂上涂料。

　　现象：闭式喷头的动作温度与设计不符，喷头被涂上装饰涂料。

　　危害：喷头不能在设计环境温度下喷水灭火，造成火灾损失。

　　防治措施：喷头安装前必须确认其动作温度和设计环境温度一致，方可进行安装，在建筑装饰施工中严禁在喷头温感灵敏处涂上涂料。

　　安装喷头时，使用普通扳手，通过喷头框架拧紧。

　　现象：利用普通扳手进行喷头安装，未利用厂家配套的专用扳手。

　　危害：喷头的框架、溅水盘产生变形或释放元件损坏。

　　防治措施：喷头安装应使用厂家配套的专用扳手。

　　喷头设在易受机械损坏场所，没有任何保护装置。

　　现象：喷头在易受机械损坏的场所，没有保护装置。

　　危害：喷头受到损坏时，发生喷水和误报火警。

　　防治措施：安装在易受机械损坏场所的喷头，应加设喷头防护罩。

　　当梁、通风管道、排管、桥架的宽度大于1.2m时，未增设喷头。

　　现象：在风管、梁、桥架和排管宽度大于1.2m的地方，没有安装喷头。

　　危害：减少喷头喷洒有效面积，影响灭火效果。

　　防治措施：当通风管道、梁、桥架和排管宽度大于1.2m时，应在其腹部以下安装喷头。

　　喷淋系统末端试水装置设置不合理。

　　现象：

　　(1)未按防火分区设置末端试水装置，导致无法对各防火分区进行放水试验；

　　(2)压力表及试水阀设于吊顶内，导致试水及检查系统压力困难。

　　(3)地面无排水设施，试验排放水无法排放。

　　危害：试验阀装在吊顶内，每次检查要拆除吊顶，接胶管进行试验，影响使用和污染房间物品。因而不便于定期对报警系统进行检验。

　　防治措施：

　　(1)末端试水装置一般由连接管、压力表、控制阀及排水管组成，管径为25mm，有条件的也可采用远传压力表、流量测试装置和电磁阀组成。要求操作简便，检测结果可靠。要求在分区管网或系统管网末端设置末端试水装置；

　　(2)末端试水装置排水管一般接至卫生问、盥洗间、空调机房地漏处等便于排水的地方。为便于试水操作及观察，试水阀及压力表一般安装于吊顶以下明显位置。

　　在安装喷头后进行系统施压和冲洗。

　　现象：在系统管网施压冲洗前，喷头支管未装堵头，而是直接将喷头装上。

　　危害：喷洒头堵塞，失去自动灭火作用，使火灾曼延。

　　防治措施：喷头安装应在系统试压、冲洗合格后进行。系统试压和冲洗过程中，支管末端安装堵头。

　　自动喷水灭火系统水压试验，在环境温度低于5℃情况下进行。

　　现象：尤其是北方，为赶工期，在环境温度低于5℃的情况下进行水压试验。

　　危害：易造成管道和附件冰冻损坏。

　　防治措施：自动喷水灭火系统水压试验环境温度不宜低于5℃，否则应采取有效的防冻措施。

　　管网冲洗的水流方向与灭火时水流方向不一致。

　　现象：冲洗水流方向与灭火时水流方向不一致。

　　危害：造成灭火时水流不畅通隐患，严重影响消防灭火效果。

　　防治措施：自动喷水灭火系统安装完毕后必须进行冲洗试验，同时冲洗时水流方向应与消防灭火时方向一致。

　　系统冲洗时，未拆除止回阀、排气阀和报警阀。

　　现象：冲洗时，未拆除止回阀、排气阀和报警阀。

　　危害：冲洗时杂物残留在止回阀、排气阀和报警阀处，造成工作失灵，贻误正常消防灭火工作。

　　防治措施：自动喷水灭火系统冲洗，应拆除止回阀、排气阀和报警阀。

　　消防系统调试、运行：

　　自动喷淋系统中，稳压泵启/停压力的设定不合理。

　　现象：稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵，在消防工程水系统的设计说明中，往往只提供消防泵、稳压泵的流量、扬程数据，没有稳压泵启/停压力要求的说明。因此，在系统开通调试时，稳压泵启/停压力的设定值出现随意性，稳压泵的启动压力值，有的比系统工作压力低很多，有的比主泵工作压力值还高。

　　危害：如果管网中的水压，平时不能保持在正常的最低压力值（如最不利点处喷头的最低工作压力），当发生火警时，大大降低初期灭火的效果，必将造成严重后果。

　　防治措施

　　(1)在稳高压消防给水系统中，消防稳压泵的启动压力值、消防稳压泵的停止压力值和联动消防泵启动压力值的差值不应小于0.05Mpa。

　　(2)稳压泵的启、停泵压力设定是由电接点压力表设定的，电接点压力表的设定值是不可以随意改动。

　　(3)稳压泵的启泵压力值设定：消火栓系统以屋顶试验消火栓压力0.15MPa为宜，喷淋系统以大楼内喷头最不利点压力0.18MPa为宜。停泵压力值的设定：消火栓系统以屋顶试验消火栓压力0.3MPa为宜，喷淋系统以大楼内喷头最不利点压力0.4MPa为宜。

　　水泵接合器未做充水试验：

　　现象：进行消防工程调试时，不进行水泵接合器的充水试验。

　　危害：水泵接合器是外部消防水泵车对消防系统加压的装置，若渗漏或堵塞不通或止回阀方向装反，将影响灭火功能。

　　防治措施：

　　(1)在消防水系统调试时，要对水泵接合器逐个进行充水试验。

　　(2)从靠近水泵接合器的室外消火栓处接水龙带至水泵接合器，同时将室内消防水泵房水泵出水管上的泄水口用临时管，接入排水设施或消防水池 (水泵接合器试验前，系统为无水状态)。

　　(3)开启室外消火栓向水泵接合器充水，同时开启泄水阀，应有充足压力的水流流出，且管网无渗漏。依次对各个水泵接合器进行试验，直至全部合格。

　　试验消火栓未进行试验：

　　现象：屋顶或首层的试验消火栓未进行试射试验。

　　危害：检测系统的最不利点的压力，当压力达不到系统的要求时，影响系统的灭火功能。

　　防治措施：

　　(1)向系统充水，检查系统和阀门是否有渗漏现象。

　　(2)启动消防稳压泵，检查屋顶试验消火栓水压力及低层消火栓口压力，如果消火栓出口处静水压超过0.5MPa时，应设减压阀减压。

　　(3)连接好屋顶试验消火栓水龙带及水枪，打开屋顶试验消火栓，并启动消火栓泵，此时消火栓水枪充实水柱应不小于13m。
