　　一、　质量通病

　　１． 吊、支架安装不牢；间距过大，造成电缆桥架挠度过大。

　　２． 桥架接头处不平齐，通过变形缝，没按规定和规范要求采取措施。

　　３． 镀锌桥架使用连接板作跨接地线，连接螺栓无防松措施，桥架过长，只有一端与PE线相连接。

　　４． 桥架在变向、变径的接头部位，不使用专用件，使接头处理不规范。

　　５． 桥架在穿越防火墙及楼板时，未作防火封堵处理。

　　６． 桥架与其它管道安全距离，小于标准值，且无技术防护措施。

　　７． 桥架的盖板不全，或扭曲变形。

　　８． 桥架敷设过长，未按规定预留伸缩缝和安装伸缩节。

　　９． 桥架敷设在蒸汽热力管道的上方，而且无保护措施。

　　１０． 桥架污染严重，甚至出现锈腐现象。

　　１１． 桥架在选用导线作为接头处的跨接地线时，其导线的截面选用不当。

　　１２． 电缆排列紊乱有交叉。

　　１３ 桥架与友架间固定螺栓不齐全。

　　二、质量通病治理计划目标:

　　１． 机电安装第一课开展规范、工艺标准的学习、宣传、了解通病的危害，提高对施工质量的自觉性。

　　２． 在施工前作施工方案和技术交底时，对容易出现的质量通病应进行重点交底。

　　３． 施工时应以样板开路。

　　４． 对容易出现的质量通病进行重点检查，采取措施将通病根治。

　　５． 质检员、监理人员应及时检查，以免返工重作，造成浪费。

　　三、　采取措施

　　１． 根据建筑物结构的不同，采用合理相应的固定方法。砖墙上固定托臂，应润水宜用于硬性灰面捻注螺栓，或用干硬性细石混凝土捣注螺栓或支架，待有了一定强度后才能固定，但固定吊、支架螺栓的数量，要与吊、支架固定孔的数量相同，全部安装使用，且应紧固有效。

　　２． 操作应认真，接头处应平齐，通过变形缝时，可采取断开的措施，断开距离以100mm左右为宜，用此种方法解决沉降变形对桥架的破坏。

　　３． 镀锌桥架连接板作跨接接地，螺栓紧固必须有防松垫，确保连接紧密牢固，桥架必须保证接地可靠，接地（PE）线与桥架连接不小于2处。

　　４． 桥架的变径，变向的接头，在订货时，应根据实际情况，向生产厂家提出具体的技术要求，配齐全部配件。包括固定螺栓、螺母、平垫及弹簧垫等。

　　５． 桥架在穿过楼板或防火墙时，必须按设计或本标准规定封堵。

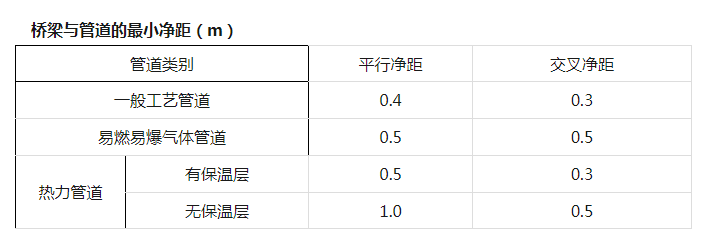

　　６． 桥架与其他管道的安全距离应满足表的要求。

　　7. 桥架盖板在安装时应注意保管，防止丢失或损坏，以确保盖板安装齐全。

　　8. 电缆桥架直线段每50m(30m)应预留伸缩缝20-30mm。其连接宜采用伸缩连接板，封闭母线槽直线段敷设长度每40m，应装设伸缩节。以防止敷设线路过长，由于温差的变化，形成应力使桥架变形、损坏。

　　9.桥架设在蒸汽管道上方时，管道应采取遮挡或保护措施，应按设计要求，设计无要求可用薄铁板或石棉板封挡。

　　10. 桥架污染严重，出现锈蚀现象，安装应加强保护，锈蚀出现应进行处理，采取与桥架防腐相同材料油漆进行喷涂。

　　11.跨接接地导线应符合规范要求或设计要求；但截面不得小于4㎜2铜芯导线 。

　　电缆排列紊乱有交叉；在安装前应绘制排列图，以保证不交叉，安装时应按顺序施放电缆，以保证电缆排列有序、整齐。

　　12．注意检查桥架与支架间的固定螺栓，不得遗漏。
