　　根据《通风与空调工程施工质量验收规范》GB50243-2016第4.2.3条规定：排烟系统风管钢板厚度可按高压系统确定，同时明确了薄钢板法兰矩形风管不得用于高压风管。那么争议点来了：排烟系统的风管是否属于高压系统风管，到底薄钢板法兰的连接方式能不能用排烟系统？

　　一、薄钢板法兰风管的前世今生

　　1、金属矩形风管薄钢板法兰连接技术，根据加工形式的不同有所区别：法兰与风管管壁为一体的形式，称之为“共板法兰管”、“无法兰风管”或叫“TDC法兰风管”；另一种则是“组合式法兰”风管（又称之为TDF法兰），其薄钢板法兰用专用组合法兰机制作成法兰的形式，根据风管长度下料后，插入制作好的风管管壁端部，再用铆（压）接连为一体。

　　2、薄钢板法兰风管（即共板法兰风管）从2005年开始在国内进行不同范围的推广，至2007年形成了相关的标准工艺流程及标准图集《薄钢板法兰风管制作与安装》07K133。

　　3、薄钢板法兰风管（即共板法兰风管）其制作技术在国内是最先进的，采用全自动流水线完成各种加工工序，生产效率高、尺寸准确、成形质量好。与传统的角钢法兰风管相比，节省钢材，施工操作简便快捷，施工现场节省占地，减少了制作噪声，更具有成本优势。（?点击免费领取工程资料）在工程施工中应用越来越广泛，首先在民用建筑工程中进行广泛的应用，逐渐扩展到地铁、隧道、民航工程等领域。

　　4、薄钢板法兰风管工程实例：

　　二、薄钢板法兰风管的连接方式

　　薄钢板法兰风管的连接方式总体来说分为以下四种方式：

　　1、法兰插条固定方式：

　　2、弹簧夹固定方式：

　　3、顶丝卡固定方式：

　　4、螺栓固定方式：

　　在实际使用过程中，第2种弹簧夹固定方式是应用最广泛的方式，但工程施工中若是没有注意施工细节，或者没有放置好垫料，或者是安装完成的风管因外力发生位移、松动等原因影响，这种弹簧夹固定连接方式很容易造成风管漏风。

　　三、与传统角铁法兰连接方式的对比

　　传统的风管连接方式，法兰一般用角铁制作（因此也称为角铁法兰），角铁通常用铆接的方式固定在风管两端，两段风管的法兰对接后，中间加上密封垫用螺栓连接。角钢法兰连接的优点是强度高、稳定性和密封性好、不易变形，缺点是成本较高、效率较低。

　　1、传统的角铁法兰风管连接方式如下：

　　2、角钢法兰矩形风管制作应符合下列规定：

　　（1）角钢法兰的连接螺栓和铆钉的规格及间距应符合《通风管道技术规程》JGJ/T141-2017 表 3.2.2 的规定，法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔，同一批同规格的法兰应具有互换性（?点击免费领取工程资料）。

　　3、角钢法兰风管工程实例：

　　四、《防排烟技术标准》中的相关规定

　　根据《建筑防烟排烟系统技术标准》 GB51251-2017（以下简称《防排烟技术标准》）中关于薄钢板风管施工的相关规定如下：

　　1、《防排烟技术标准》第6.3.1条：

　　金属风管的制作和连接应符合下列规定：

　　（1）风管采用法兰连接时，风管法兰材料规格应按本标准表6.3.1选用，其螺栓孔的间距不得大于150mm，矩形风管法兰四角处应设有螺孔；

　　（4）无法兰连接风管的薄钢板法兰高度及连接应按本标准表6.3.1的规定执行；

　　（5）排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料，绝热材料的施工及风管加固、导流片的设置应按现行国家标准《通风与空调工程施工质量验收规范》GB 50243的有关规定执行。

　　2、《防排烟技术标准》第6.3.3条

　　风管应按系统类别进行强度和严密性检验，其强度和严密性应符合设计要求或下列规定：

　　（1）风管强度应符合现行行业标准《通风管道技术规程》JGJ/T 141的规定。

　　（2）排烟风管应按中压系统风管的规定。

　　3、《防排烟技术标准》第6.3.4条

　　风管的安装应符合下列规定：

　　（1）风管的规格、安装位置、标高、走向应符合设计要求，且现场风管的安装不得缩小接口的有效截面。

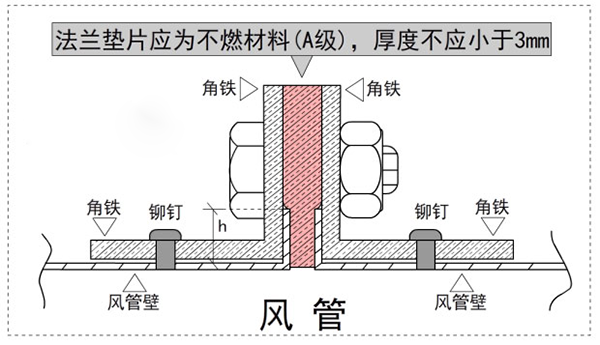

　　（2）风管接口的连接应严密、牢固，垫片厚度不应小于3mm，不应凸入管内和法兰外；排烟风管法兰垫片应为不燃材料，薄钢板法兰风管应采用螺栓连接。

　　（3）风管吊、支架的安装应按现行国家标准《通风与空调工程施工质量验收规范》GB 50243的有关规定执行。?

　　（4）风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防烟、排烟时，不宜采用柔性连接。

　　五、争议与探讨

　　根据《通风与空调工程施工质量验收规范》GB50243-2016要求，排烟系统风管钢板厚度可按高压系统确定，同时明确了薄钢板法兰矩形风管不得用于高压风管，那么，排烟系统的风管是否属于高压系统风管，到底能不能用薄钢板法兰的连接方式？

　　1、根据《通风与空调工程施工质量验收规范》GB50243-2016第4.1.4条要求，风管系统按其工作压力应划分为微压、低压、中压与高压四个类别，并应采用相应类别的风管。风管类别应按下表的规定进行划分：

　　2、排烟系统风管的实际工作压力，通常属于中、低压系统，《通风与空调工程施工质量验收规范》GB50243-2016要求排烟系统风管钢板厚度按高压系统确定，是考虑排烟系统的重要性采取的一种加强措施。

　　排烟风管的其他要求，通常可以按照实际承压系统确定，比如：螺栓和铆钉的间距可按中压系统确定，排烟系统的金属风管仍可以采用薄钢板法兰的连接方式等，从《防排烟技术标准》第6.3.3条规定“排烟风管应按中压系统风管的规定执行”就可以看出。

　　六、结论

　　从《建筑防烟排烟系统技术标准》 GB51251-2017和《通风与空调工程施工质量验收规范》GB50243-2016的相关规定条款可以看出，薄钢板法兰风管（共板法兰风管）是消防防排烟金属风管的重要加工制作方式，由于其加工工艺成熟、成形方便、更具成本优势，可以广泛应用于消防排烟风管系统。为了保障其防排烟系统的稳定性和可靠性，共板法兰风管必须采用螺栓连接，法兰垫片应为不燃材料。
