　　#1角钢法兰

　　法兰制作应法兰面平整、对角线长度相等、焊缝饱满。

　　法兰螺栓孔及铆钉间距均匀且符合规范要求，法兰四角处设螺孔。

　　法兰连接时螺栓方向应统一、长度一致，螺栓材质与风管相对应。

　　法兰紧固后应严密无泄漏，法兰面间隙均匀，垫片不得凸入管内

　　或突出法兰外。排烟风管法兰垫片为不燃材料。

　　法兰连接后螺栓无锈蚀现象。

　　中压及以下系统金属风管法兰螺栓及铆钉孔的孔距不得大于150mm，高压系统风管不得大于100mm。（点击领取?资料福利）矩形风管法兰的四角部应设有螺孔。

　　非金属风管法兰的螺栓孔间距不得大于120mm。

　　角钢法兰连接

　　-角钢法兰连接螺栓方向、长度、间距统一

　　#2薄钢板法兰

　　法兰高度≥相同金属法兰风管的法兰高度（点击领取?资料福利）。

　　法兰应与风管垂直、贴合紧密。

　　风管法兰四角处内外侧涂抹密封胶密封。

　　法兰四角采用螺栓固定，中间用弹簧夹或顶丝卡，间距≯150mm，

　　外端距风管边缘≯100mm。

　　排烟风管的薄钢板法兰采用螺栓连接（GB51251-6.3.4 2）。

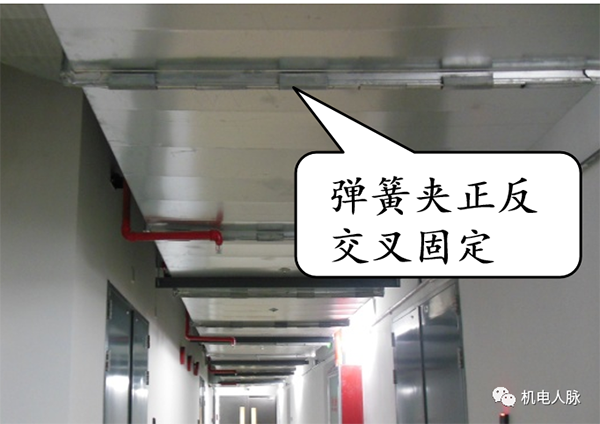

　　弹簧夹固定安装

　　弹簧夹间距不均匀

　　顶丝卡固定安装
