　　一、系统分类和灭火机理

　　1.系统分类

　　2.灭火机理

　　冷却、窒息及隔离作用

　　二、系统工作原理、适用范围及选型

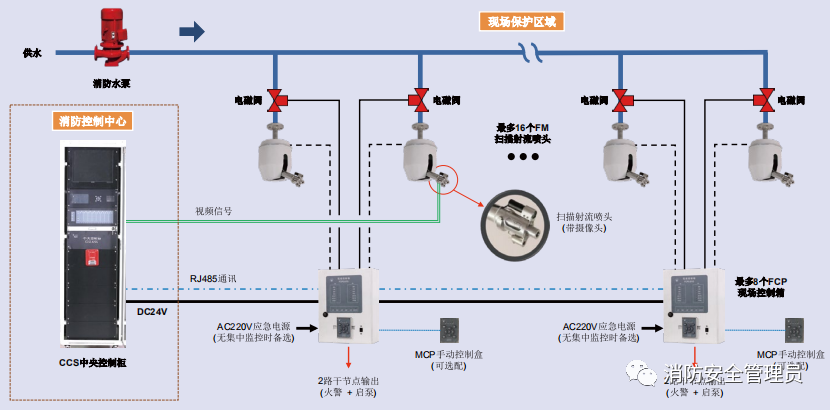

　　1.系统工作原理

　　1）自动消防炮和喷射型自动射流灭火系统工作原理

　　在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。探测装置对保护现场的火灾信号进行监测。发生火灾时，探测装置自动探测到火源，向控制装置传送火源信号。控制装置接收到信号后，发出控制和报警信息，驱动灭火装置扫描、定位。定位到火源后，控制装置打开自动控制阀，同时启动消防水泵进行供水，对火源进行射流灭火。水流经水流指示器后，水流指示器的动作信号反馈到控制装置。探测装置确认火灾扑灭后，延续一定时间后关闭自动控制阀。

　　2）喷洒型自动射流灭火系统工作原理

　　在准工作状态时，由消防水箱或稳压泵、高位消防水箱等稳压设施维持管道内的充水压力。探测装置对保护现场的火灾信号进行监测。发生火灾时，在火灾光、烟气的作用下，探测装置自动探测到火源，向控制装置传送火源信号。控制装置接收到信号后，启动对应的报警装置、启动消防水泵、打开电磁（动）阀，探测到火源并测定火源在有效射程范围内的灭火装置进行喷水灭火，直到火灾扑灭。

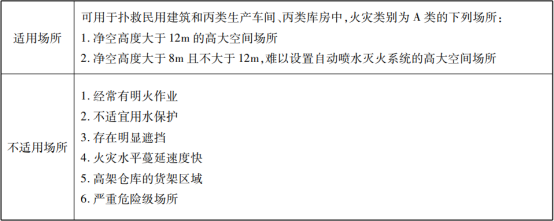

　　2.适用场所

　　3.系统选型

　　自动跟踪定位射流灭火系统的选型宜符合下列规定：

　　1）轻危险级场所宜选用喷射型自动射流灭火系统或喷洒型自动射流灭火系统；

　　2）中危险级场所宜选用喷射型自动射流灭火系统、喷洒型自动射流灭火系统或自动消防炮灭火系统；

　　3）丙类库房宜选用自动消防炮灭火系统；

　　4）同一保护区内宜采用一种系统类型。当确有必要时，可采用两种类型系统组合设置。

　　三、系统设计参数

　　（一）设计流量与持续喷水时间

　　1.自动消防炮灭火系统和喷射型自动射流灭火系统的设计流量

　　（1）自动消防炮灭火系统和喷射型自动射流灭火系统应保证至少2台灭火装置的射流能到达被保护区域的任一部位。

　　（2）自动消防炮灭火系统中单台炮的流量，对于民用建筑，不应小于20L/s；对于工业建筑，不应小于30L/s。

　　（3）喷射型自动射流灭火系统用于扑救轻危险级场所火灾时，单台灭火装置的流量不应小于5L/s；用于扑救中危险级场所火灾时，单台灭火装置的流量不应小于10L/s。

　　（4）自动消防炮灭火系统和喷射型自动射流灭火系统灭火装置的设计同时开启数量应按2台确定。

　　2.喷洒型自动射流灭火系统的设计参数

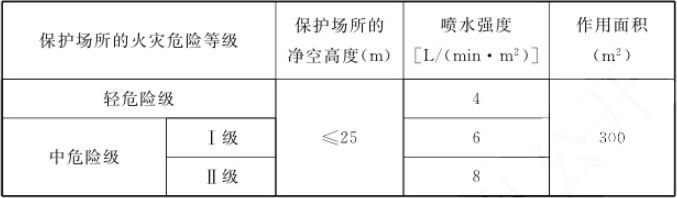

　　（1）喷洒型自动射流灭火系统灭火装置的布置应能使射流完全覆盖被保护场所及被保护物。系统的设计参数不应低于下表的规定。

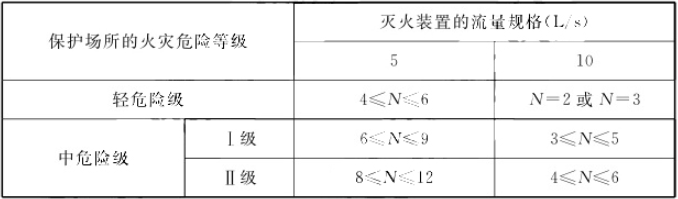

　　（2）喷洒型自动射流灭火系统灭火装置的设计同时开启数量，应按保护场所内任何一点着火时，可能开启射流的灭火装置的最大数量确定，且应符合下表的规定。

　　（三）自动跟踪定位射流系统的设计参数

　　自动跟踪定位射流灭火系统的设计持续喷水时间不应小于1.0h。

　　2.操作与控制

　　（1）系统应具有自动控制、消防控制室手动控制和现场手动控制的启动方式。消防控制室手动控制和现场手动控制相对于自动控制应具有优先权。

　　（2）系统在自动控制状态下，控制主机在接到火警信号，确认火灾发生后，应能自动启动消防水泵、打开自动控制阀、启动系统射流灭火，并应同时启动声、光警报器和其他联动设备。系统在手动控制状态下，应人工确认火灾后手动启动系统射流灭火。

　　1）自动消防炮灭火系统和喷射型自动射流灭火系统在自动控制状态下，当探测到火源后，应至少有2台灭火装置对火源扫描定位和至少1台且最多2台灭火装置自动开启射流，且其射流应能到达火源。

　　2）喷洒型自动射流灭火系统在自动控制状态下，当探测到火源后，对应火源探测装置的灭火装置应自动开启射流，且其中应至少有一组灭火装置的射流能到达火源。

　　（3）系统自动启动后应能连续射流灭火。当系统探测不到火源时，对于自动消防炮灭火系统和喷射型自动射流灭火系统应连续射流不小于5min后停止喷射，对于喷洒型自动射流灭火系统应连续喷射不小于10min后停止喷射。系统停止射流后再次探测到火源时，应能再次启动射流灭火。

　　（4）稳压泵的启动、停止应由压力开关控制。气压稳压装置的最低稳压压力设置，应满足系统最不利点灭火装置的设计工作压力。
