　　自动喷水灭火系统，是公认的最为有效的自救灭火设施，也是应用最广泛、用量最大的自动灭火系统。该系统主要由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时自动喷水灭火。

　　随着经济的发展和人们消防意识的提高，自动喷水灭火系统已广泛应用于各种不同场所的消防保护，已经成为建筑等级的重要标志之一。随着自动喷水灭火系统应用和研究的不断深入，以及自动喷水灭火系统产品的不断发展，对于自动灭火系统的调试与验收也将日趋重要。

　　#1系统的设计原则与适用范围

　　自动喷水灭火系统按喷头工作形式主要分为闭式系统及开式系统，其中闭式系统主要由湿式系统、干式系统、预作用系统、重复启闭预作用系统、防护冷却系统组成。而开式系统主要分为雨淋系统及水幕系统两种。

　　由于自动喷水灭火系统“家族”较为庞大，篇幅有限，本次我们只介绍自动喷水灭火系统的一个轮廓，对其有个整体认知。

　　设置自动喷水灭火系统的目的是为了有效扑救初期火灾。大量的应用和试验证明，确保和提高自动喷水灭火系统的可靠性，离不开四个方面的因素：

　　首先是有效地探测初期火灾，采用的是闭式系统的洒水喷头或与预作用、雨淋系统和水幕系统配套使用的火灾自动报警系统。

　　二是检测到火灾后能够自动启动，对于湿式、干式系统，开放一只喷头可以即刻启动系统；预作用系统则根据其类型由火灾探测器、闭式洒水喷头作为探测元件，报警后自动启动；雨淋系统和水幕系统则是通过火灾探测器报警或传动管控制后自动启动。

　　三是在整个灭火进程中，要保证喷水范围不超出作用面积，以及按设计确定的喷水强度持续喷水。

　　四是要求开放喷头的出水均匀喷洒、覆盖起火范围，并不受严重阻挡。

　　以上四个方面的因素缺一不可，系统的设计只有满足了这四个方面的技术要求，才能确保系统的可靠性。

　　自动喷水灭火系统不适用于存在较多遇水发生爆炸或加速燃烧的物品、遇水发生剧烈化学反应或产生有毒有害物质的物品、洒水将导致喷溅或沸溢的液体等类似不能用水灭火的场所。

　　自动喷水灭火系统选型应根据设置场所的建筑特征、环境条件和火灾特点等选择相应的开式或闭式系统。露天场所不宜采用闭式系统。环境温度不低于4℃且不高于70℃的场所，应采用湿式系统。环境温度低于4℃或高于70℃的场所，应采用干式系统等。

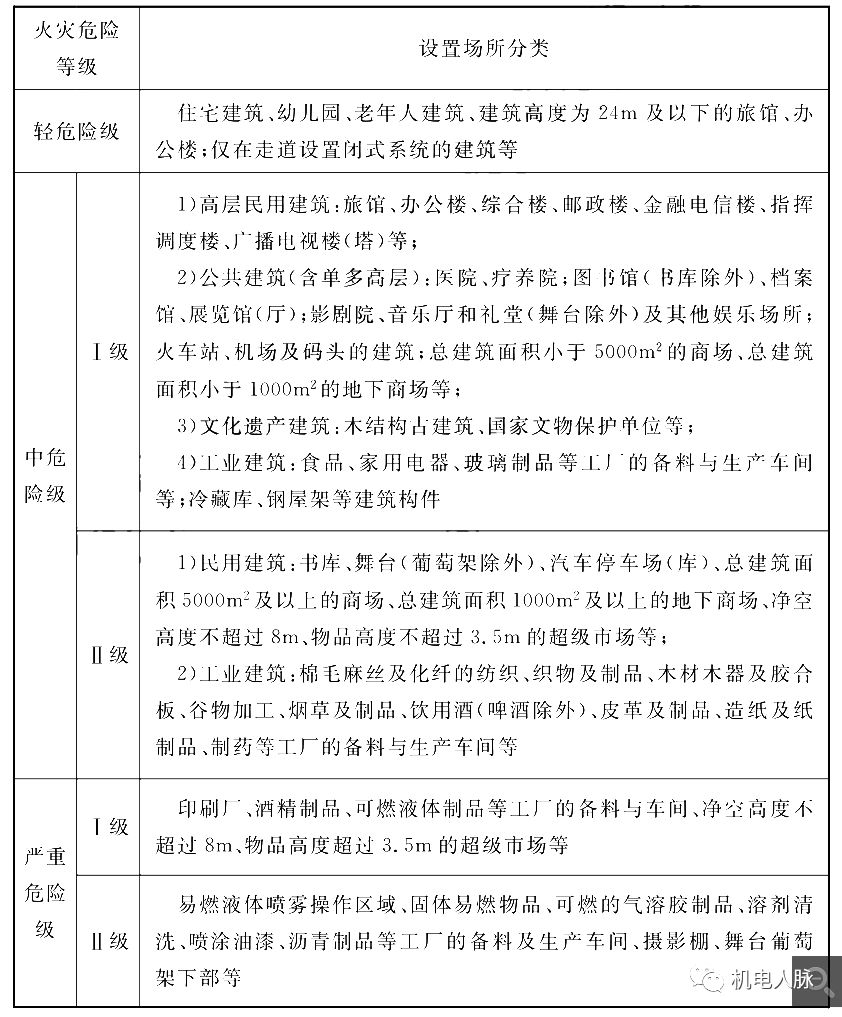

　　#2设置场所的火灾危险等级划分

　　根据火灾荷载（由可燃物的性质、数量及分布状况决定）、室内空间条件（面积、高度）、人员密集程度、采用自动喷水灭火系统扑救初期火灾的难易程度，以及疏散和外部增援条件等因素，一般将自动喷水灭火系统设置场所的火灾危险等级划分为以下几种：

　　1．轻危险级：一般是指可燃物品较少、可燃性低和火灾发热量较低、外部增援和疏散人员较容易的场所。

　　2．中危险级：一般是指内部可燃物数量为中等，可燃性也为中等，火灾初期不会引起剧烈燃烧的场所。大部分民用建筑和厂房划归为中危险级。根据此类场所种类多、范围广的特点，划分中Ⅰ级和中Ⅱ级。

　　3．严重危险级：一般是指火灾危险性大、可燃物品数量多、火灾时容易引起猛烈燃烧并可能迅速蔓延的场所。

　　4．仓库危险级：根据仓库储存物品及其包装材料的火灾危险性，将仓库火灾危险等级划分为Ⅰ级、Ⅱ级和Ⅲ级。

　　#3系统主要部件

　　1．喷头和管网的布置

　　喷头应布置在顶板或吊顶下易于接触到火灾热气流的部位，使喷头的热敏组件在最短时间内受热动作，使喷头的洒水能够均匀分布，不出现未被覆盖的空白，也不出现过多的重复覆盖面积。按规定处理障碍物的遮挡，若满足不了与障碍物的距离要求，应增设喷头，补偿因喷头的洒水受阻而不能达到的灭火水量。在工程设计中，按规范要求设计人员一般多采用正方形或矩形的布置方式。

　　值得注意的是，在验收过程中发现喷头选型、保护半径、距顶板的安装高度、二装不同管径所带的喷头个数、喷头玻璃器涂覆、直立型与下垂型喷淋头混搭等都极容易发生错误。

　　2．报警阀组

　　报警阀组是自动喷水灭火系统的关键组件之一，它在系统中的主要作用包括启动系统、接通或切断水源、输出报警信号和防止水流倒回供水源。报警阀对系统的可靠性和灭火成功率有着举足轻重的作用。根据系统的不同报警阀可分为湿式报警阀、干式报警阀、雨淋阀和预作用阀组等。

　　值得注意的是，在验收过程中经常发现报警阀组设置的地点不适宜(或水力警铃位置不规范)，供水控制阀未设置，安装不规范、管道阀门、分区标识未设置，2个及以上报警阀组未设置环状供水管道等问题。

　　3．监测器

　　监测器用来对系统的工作状态进行监测并以电信号方式向报警控制器传送状态信息。其主要包括水流指示器、阀门限位器、压力监测器、气压保持器和水位监测器等。

　　水流指示器可将水流的信号转换为电信号，安装在配水干管或配水管始端，其作用在于当失火时喷头开启喷水或者管道发生泄漏时让控制中心可以显示喷头喷水的区域和楼层，起到辅助电动报警作用；

　　阀门限位器也称信号阀，通常配置在干管的总控制闸阀上和通径较大的支管闸阀上，用于监测闸阀的开启状态，一旦阀门部分或全部关闭时，即向系统的报警控制器发出报警信号；

　　压力监测器是一种工作点在一定范围内可以调节的压力开关，在自动喷水灭火系统中常用作稳压泵的自动开关控制器件。

　　4．报警器

　　报警器是用来发出声响报警信号的装置，包括水力警铃和压力开关。

　　水力警铃是用水流的冲击发出声响的报警装置。其特点是结构简单、耐用可靠、灵敏度高、维护工作量小，是自动喷水各个系统中不少缺少的部件。

　　值得注意的是，在验收过程中经常发现水力警铃测试堵塞、卡阻，压力开关未设置直启线，压力开关与延时器位置安装错误等问题。

　　压力开关是一种靠水压或气压驱动的电气开关，通常与水力警铃一起安装使用。压力开关利用水力闭合弱电路实现报警。当报警阀的阀门开启，压力水经管道首先进入延时器后再流入压力开关内腔，推动膜片向上移动，顶柱也同时上升，将下弹簧板顶起，触点接触闭合，接通电路，发出电信号输入报警控制箱，发出报警信号，从而启动消防泵。

　　5．末端试水装置

　　对于自动喷水灭火系统，末端试水装置的功能通常是在报警阀压力开关动作直接启动消防泵以前完成，即测得的是消防给水系统的稳压装置对系统的影响和作用性能。末端试水装置的功能是检验水流指示器、报警阀的压力开关和水力警铃能否及时动作和报警，检验系统的可靠性。在消防检测验收的过程中，主要是通过对末端试水装置的运行来检验系统的即时启动能力。末端试水装置可以定期或不定期启动，或人工随时抽检系统是否处于工作状态，以便及时排除故障，提高系统的可靠性。

　　值得注意的是，在验收过程中经常发现末端试验装置组件不齐(如试验阀、压力表、排水管等)，试验管径小于25mm，或者系统联动试验时，末端试验阀打开，压力表读数不足0.05Mpa，同时末端试水装置设置位置不合理，设置在了系统的最低处而不是系统最不利点处等问题。

　　6．消防水箱及增压稳压装置

　　对于湿式系统而言，消防水箱的功能是平时维持管网压力、发生火灾时迅速启动自动喷水灭火系统。如果最不利处喷头的工作压力不足，一般会在屋顶水箱间内设置增压稳压装置来满足压力要求。在火灾初期的10分钟内，由屋顶水箱及增压稳压装置来满足系统的水量及水压要求。

　　值得注意的是，在验收过程中经常发现消防水池及消防水箱有效容量偏小、无消防专用的技术措施，屋顶合用水箱的出水管上未设单向阀，水位信号没有反馈到消防控制室，屋面水箱出水管未经过报警阀组直接并入喷淋系统管网等问题。

　　7．减压装置

　　在自动喷水灭火系统中，尤其是对高层和超高层建筑而言，存在着高低层管道水压不平衡的现象，即使在同层中，当保护面积较大时，由于设计是按最不利工作面积计算，同层中有利工作面积内喷头的水压也有剩余，为保持压力平衡，对连接有利工作面积的配水管或配水干管予以减压。目前，对自动喷水灭火系统进行减压的措施有设置减压阀、减压孔板等。设置减压装置时，配水管道的工作压力不应大于1.2 MPa，轻、中危险等级场所中配水管入口的压力不宜大于0.4MPa。
